はんだ付け後フラックスなどにより、エレクトロケミカルマイグレーションが多く発生。その事例をご紹介します。
エレクトロケミカルマイグレーション（イオンマイグレーション）
エレクトロケミカルマイグレーションは電極部の金属が溶出した後、樹脂状に金属析出しショートする現象です。以前はイオンマイグレーションと呼ばれていましたが、JPCA規格の見直しに当たり用語が検討されエレクトロケミカルマイグレーション（以後ECMと記す）が主となったことから、本稿でもこちらの用語を使用します。
背景
これまでECMの問題は、水が関与する場合と誤った使用をした場合に限られ、通常は発生しない現象でした。しかし、近年フラックスの問題でECMが発生しています。これは、低固形分のフラックスが使用されることと、パワーデバイス等の利用で実装部が高温になってきたためと考えています。
ECMが発生しやすいフラックス
1.ECMの原因
右図は、はんだ付け後のフラックス残渣成分を示します。この中で樹脂とチキソ剤は撥水性に優れ、ECMに関与しません。活性剤は、はんだ付けの必須成分ですが、イオン成分で吸湿性も強くECMを発生させ易い傾向があります。
2.ECMが発生しやすいフラックス
はんだ付け後フラックス残渣の模式図を示します。撥水性に優れる樹脂成分にイオン成分の活性剤が包まれた状態で信頼性を確保しています。低固形分フラックスはイオン成分の活性剤が露出するためECMが発生しやすくなります。
高温で発生するECM
小型の面実装パワーデバイスが普及してきたことで、フラックスが残った状態で100℃以上の高温になる場合がでてきました。フラックス残渣のECM試験は、85℃/85％RHで評価され、100℃以上の高温で試験されることは少なく、このため、高温でのイオンマイグレーション発生が問題となってきました。
試験
チップ抵抗をリフロで実装した試験基板を右に示します。

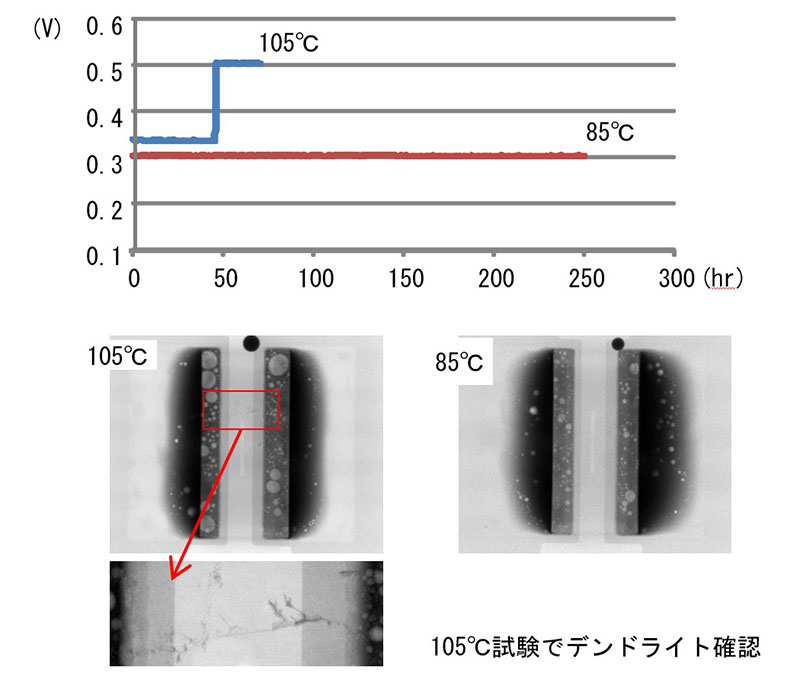

85℃と105℃で印加放置した場合の電圧変化と、その時に生じたECMのX線透視図を下に示します。105℃ではECMによる短絡のため、およそ40時間で電圧変化していることがわかります。
結言
はんだ付け部の高温化に伴い、フラックス残渣のECMが発生した。今後、大きな問題になる可能性もあり、発生メカニズムとその対策について取り組んでいきます。
