様々な形状の断面積を専用のソフトを用いて算出する「断面積測定」
概要
断面写真(金属顕微鏡・マイクロスコープ）から、様々な形状の断面積を専用のソフトを用いて算出する。
測定例
はんだフィレットの断面積
測定前

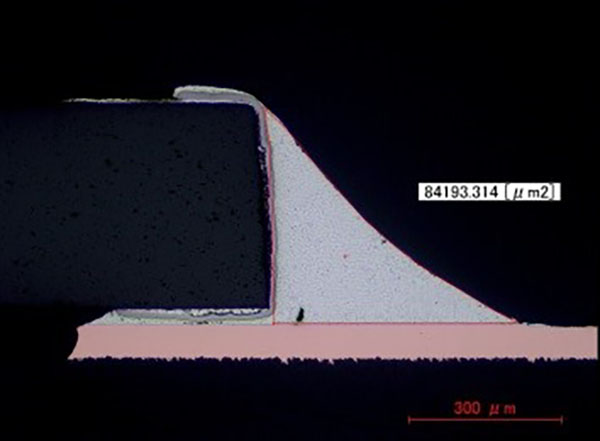

計測後（断面積：84193μm2）
BGAのボール断面積
測定前
計測後（断面積：186139μm2）
圧着率・空間率の測定
圧着端子などのサンプルを用いて、専用ソフトで素線面積/電線面積の算出を行い、圧着状態確認を数値化にて観察いたします。
空間率＝素線面積-電線面積/素線面積×100（％）
圧着率＝圧着後素線面積/圧着前素線面積×100（％）
お客さまよりご指定の算出方法がございましたら、用途に応じ対応実施いたします。
専用ソフトウェアを使って、二値化処理を行い断面の面積を算出いたします。
-
圧着前素線断面写真
-
圧着後素線断面写真
-
圧着端子電線断面写真
設備紹介
金属顕微鏡
所有数：7台
・Nikon製 5台 (倍率25倍～500倍）
・Laica製 2台 (倍率25倍～500倍）
3Dデジタルファインスコープ
所有数：2台
・Hirox製 2台(倍率20倍～160倍）
分析用途
・電線・電線カシメ部等の断面面積観察。
・実装基板はんだ接合部全般の断面積観察。
・圧着端子（撚線、平角線、単線）等の断面測定。
